非接触水位检测方案

[复制链接]

78

主题

158

帖子

3090

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
3090
QQ
发表于 2020-7-6 15:59:33 | 显示全部楼层 |阅读模式
合泰开发板
水位检测模块资料v1.0
一、模块简介
1、 工作电压VIN :5~30V
2、 LED指示:熄灭@有水、亮起@缺水
3、 工作电流:平均<50uA@无LED指示
4、 输出信号OUT:0V@有水、5V@缺水
5、 支持有水无水校正
6、 非接触电容检测
7、 可感应容器厚度≥5mm
8、 模块式尺寸:为28x16mm

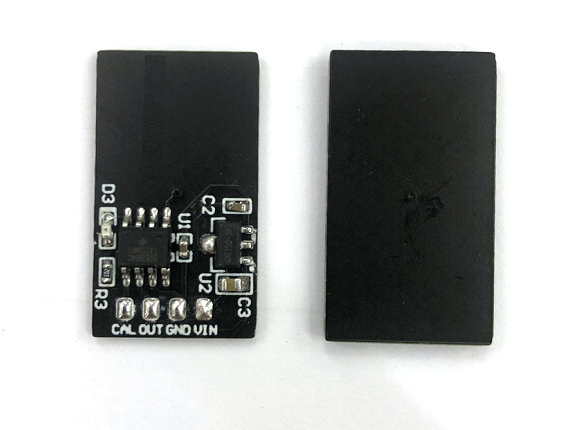

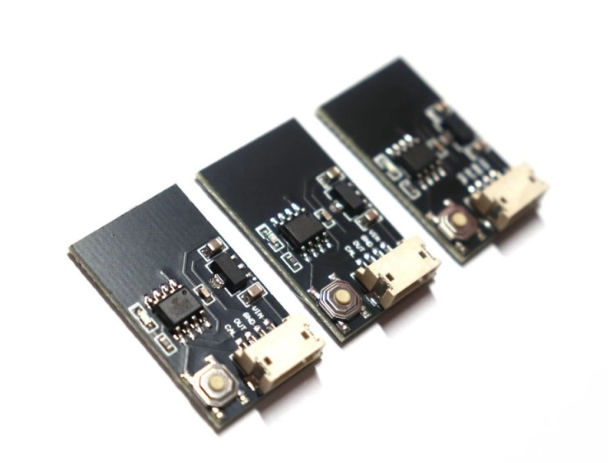

二、模块图片、规格尺寸
1.png 2.png
三、模块引脚说明

VIN

电源输入+
5-12V
GND
电源输入-
0V
OUT
水位输出信号
0V:缺水

5V:有水
CAL
校正输入
内部上拉
四、校正方式
1、 将模块安装到容器的适当位置
2、 拉低CAL为0V,持续2S,当LED慢闪时,模块进入无水校准状态
3、 保持容器无水状态,再次拉低CAL>500ms,LED灯快闪,模块进入有水校准状态
4、 将容器注满水,再次拉低CAL>500ms,LED恢复正常工作状态,模块校准完成
5、 校准数据会掉电保存,无需每次上电校准
五、使用注意事项
1、 仅检测非金属容器,例如亚克力、塑料容器等
2、 液体为导电液体,如普通自来水
3、 与容器应紧密接触,使用双面胶等应保证不送动


点击进入 模块购买链接
